Неліктен электр құралдарының коммутаторы қозғалтқыш өнімділігі мен құралдың қызмет ету мерзімі үшін соншалықты маңызды?

A электр аспаптарына арналған коммутаторэлектр энергиясының механикалық қозғалысқа қаншалықты тиімді түрленетінін тікелей анықтайтын щеткалы тұрақты қозғалтқыштардағы негізгі компонент болып табылады. Ол ток бағытының ауысуын басқарады, шығыс моментін тұрақтандырады және жүктеме кезінде қозғалтқыштың тұрақты айналуын қамтамасыз етеді. Бұрғылар, тегістеуіштер, аралар және соққы құралдары сияқты өндірістік және тұтынушы электр құралдарында коммутатор өнімділік тұрақтылығын, беріктігін және қауіпсіздігін қамтамасыз етуде шешуші рөл атқарады. Бұл мақала жұмыс принциптерін, материалды таңдауды, өндіру дәлдігін, өнімділік факторларын, ақауларды жою әдістерін және өнеркәсіптік қолданбаларды қамтитын электр құралдарының коммутаторлары туралы терең техникалық және практикалық түсінік береді. Ол мотор компоненттерінің сенімді шешімдерін іздейтін инженерлерге, сатып алу мамандарына және өндірушілерге арналған.

Мазмұны

• 1. Электр құралдарына арналған коммутатор дегеніміз не?
• 2. Электр құралының қозғалтқышының ішінде коммутатор қалай жұмыс істейді?
• 3. Жоғары өнімді коммутаторларда қандай материалдар қолданылады?
• 4. Коммутатор дәлдікпен қалай жасалады?
• 5. Коммутатордың өнімділігі мен қызмет ету ұзақтығына қандай факторлар әсер етеді?
• 6. Қандай мәселелер жиі кездеседі және оларды қалай шешуге болады?
• 7. Электр құралдары үшін дұрыс коммутаторды қалай таңдауға болады?

1. Электр құралдарына арналған коммутатор дегеніміз не?

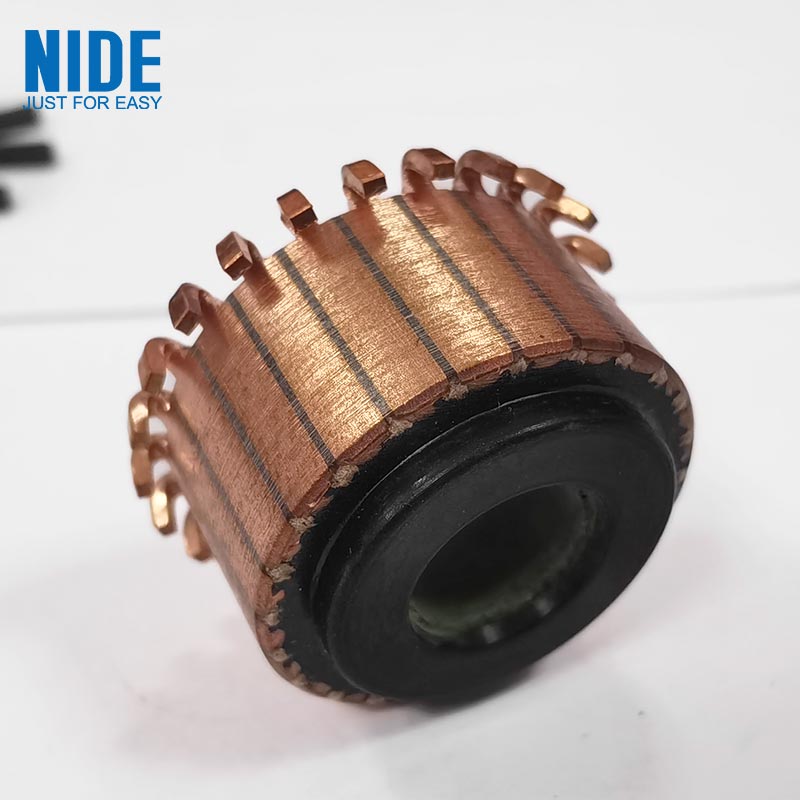

Электр құралдарына арналған коммутатор - ротор орамасындағы ток бағытын мерзімді түрде өзгерту үшін щеткалы тұрақты ток қозғалтқыштарында қолданылатын механикалық айналмалы электр қосқышы. Бұл басқарылатын коммутация үздіксіз айналмалы қозғалысты қамтамасыз етеді, бұл электр құралдарының жұмысы үшін өте маңызды.

Практикалық қолданбаларда коммутатор электр бұрғылары, бұрыштық тегістеуіштер, дөңгелек аралар және жылтыратушылар сияқты құралдардың тұрақты момент шығаруын қамтамасыз етуге тікелей жауапты. Онсыз қозғалтқыш үздіксіз айналым жасай алмайды, нәтижесінде тиімсіз немесе жұмыс істемейтін құралдар пайда болады.

Электр құралдары көбінесе жоғары жүктеме, діріл және жылу жағдайында жұмыс істейтіндіктен, тұрақты өнімділік пен ұзақ қызмет мерзімін қамтамасыз ету үшін коммутатор жоғары дәлдікпен және ұзақ мерзімділікпен жасалуы керек.

2. Электр құралының қозғалтқышының ішінде коммутатор қалай жұмыс істейді?

Коммутатордың жұмыс принципі синхрондалған механикалық айналуға және электрлік коммутацияға негізделген. Қозғалтқыш білігі айналғанда, көміртекті щеткалар коммутатор бетіндегі сегменттелген мыс жолақтармен сырғанау байланысын сақтайды. Бұл контакт якорь орамасындағы ток бағытын нақты аралықтармен өзгертеді.

Бұл процесс қозғалтқыштың ішіндегі магниттік күштердің бірдей айналу бағытында үздіксіз айналу моментін жасауын қамтамасыз етеді. Бұл ауыстыру механизмінсіз қозғалтқыш біркелкі айналудың орнына тоқтайды немесе тербеледі.

• Ағымды ауыстыру функциясы:Үздіксіз айналуды сақтау үшін орамдардағы токты кері айналдырады
• Щеткамен байланыс жүйесі:Тұрақты және айналмалы бөліктер арасында электр энергиясын тасымалдайды
• Доғаны басу:Коммутация кезінде электр ұшқынының пайда болуын азайтады
• Моментті тұрақтандыру:Әртүрлі жүктемелер кезінде біркелкі шығуды қамтамасыз етеді

Жоғары жылдамдықты электр құралдарында бұл ауысу минутына мыңдаған рет жүреді, яғни коммутатор тозуға және қызуға өте төзімді болуы керек.

3. Жоғары өнімді коммутаторларда қандай материалдар қолданылады?

Материалды таңдау коммутатордың өнімділігін анықтайтын маңызды факторлардың бірі болып табылады. Жоғары сапалы коммутаторлар өткізгіш металдардың, оқшаулағыш материалдардың және құрылымдық арматураның комбинациясына сүйенеді.

Мыс пен слюда комбинациясы әсіресе маңызды, өйткені ол өткізгіштік пен оқшаулауды теңестіреді. Нашар материал таңдау электр құралдарының қызып кетуіне, ұшқынның шығуына және мерзімінен бұрын істен шығуына әкелуі мүмкін.

4. Коммутатор дәлдікпен қалай жасалады?

Өндіріс процесі Аэлектр аспаптарына арналған коммутаторэлектрлік тұрақтылық пен механикалық тепе-теңдікті қамтамасыз ету үшін жоғары дәлдікті инженерия қажет. Тіпті микроскопиялық ауытқулар өнімділікке әсер етуі мүмкін.

1. Материалды дайындау:Жоғары таза мыс және өнеркәсіптік слюда парақтары таңдалады және тексеріледі.
2. Сегменттерді қалыптастыру:Мыс штампталған және дәл коммутатор сегменттеріне пішінделген.
3. Оқшаулау жинағы:Әрбір мыс сегментінің арасына слюда парақтары салынған.
4. Жоғары қысымды қалыптау:Құрамдас бөліктер тығыз құрылымдық байланысты қамтамасыз ету үшін қысылады.
5. CNC дәлдігімен токарлық өңдеу:Керемет дөңгелек геометрия мен тепе-теңдікті қамтамасыз етеді.
6. Беттік өңдеу:Жылтырату үйкелісті азайтады және щеткамен жанасуды жақсартады.
7. Тестілеу және тексеру:Электрлік, жылулық және механикалық өнімділік сынақтары жүргізіледі.

Жетілдірілген өндірушілер сонымен қатар нақты әлемдегі құрал қолданбаларында сенімділікті қамтамасыз ету үшін динамикалық теңгерімдеу сынақтарын және жоғары жылдамдықты айналу модельдеулерін орындайды.

5. Коммутатордың өнімділігі мен қызмет ету ұзақтығына қандай факторлар әсер етеді?

Коммутатордың өнімділігі мен ұзақ мерзімділігіне көптеген операциялық және дизайн факторлары әсер етеді. Бұл факторларды түсіну қозғалтқыш тиімділігін оңтайландыру үшін өте маңызды.

• Жылу кедергісі:Жоғары температура материалдарды деформациялауы және қызмет ету мерзімін қысқартуы мүмкін
• Электр өткізгіштігі:Энергия тиімділігін және жылу өндіруді анықтайды
• Механикалық теңгерім:Дірілге, шуға және тозу жылдамдығына әсер етеді
• Қылқалам контактінің сапасы:Ұшқын мен тұрақтылыққа тікелей әсер етеді
• Жұмыс жүктемесі:Үздіксіз шамадан тыс жүктеме тозуды тездетеді

Дизайнды оңтайландыру және техникалық қызмет көрсету тәжірибесі коммутатордың қызмет ету мерзімін едәуір ұзартады және электр құралының жалпы тиімділігін арттырады.

6. Қандай мәселелер жиі кездеседі және оларды қалай шешуге болады?

Жетілдірілген өндіріске қарамастан, коммутаторлар тозу, ластану немесе дұрыс пайдаланбау салдарынан жұмыс мәселелеріне тап болуы мүмкін.

• Ұшқын шашу:Қылқаламның нашар байланысынан, шаңнан немесе бетінің кедір-бұдырынан туындайды
• Біркелкі емес тозу:Теңгерімсіздік немесе щетка қысымының сәйкес келмеуінің нәтижесі
• Қызып кету:Шамадан тыс жүктеме немесе жеткіліксіз салқындату нәтижесінде пайда болады
• Оқшаулаудың бұзылуы:Қартаюға, ылғалға немесе ластануға байланысты
• Діріл шуы:Ротор жүйесіндегі механикалық теңгерімсіздіктен туындаған

Шешімдерге бетті қалпына келтіру, щетканы ауыстыру, жүктемені реттеу, тазалау және ауыр жағдайларда коммутаторды толық ауыстыру кіреді.

7. Электр құралдары үшін дұрыс коммутаторды қалай таңдауға болады?

Дұрыс коммутаторды таңдау техникалық сипаттамаларды, қолдану ортасын және сапа стандарттарын мұқият бағалауды талап етеді.

• Өткізгіштік тиімділігі үшін мыстың тазалығын тексеріңіз
• Ыстыққа төзімділік үшін слюда оқшаулау сапасын тексеріңіз
• Қозғалтқыш жылдамдығы мен момент талаптарымен үйлесімділікті қамтамасыз етіңіз
• Өндіріс дәлдігі мен теңгерім сапасын бағалау
• Жеткізушінің сенімділігі мен сертификаттау стандарттарын растаңыз

Өнеркәсіптік пайдаланушылар күшті инженерлік мүмкіндіктері мен сапаны бақылаудың дәйекті жүйелері бар жеткізушілерге басымдық беруі керек.

Жиі қойылатын сұрақтар (жиі қойылатын сұрақтар)

Қорытынды

Theэлектр аспаптарына арналған коммутаторқозғалтқыштың тиімділігін, тұрақтылығын және ұзақ мерзімділігін анықтайтын маңызды құрамдас бөлігі болып табылады. Жоғары сапалы дизайн, нақты өндіріс және дұрыс техникалық қызмет көрсету талап етілетін қолданбаларда ұзақ мерзімді өнімділікті қамтамасыз ету үшін маңызды.
